探索三维建模的乐趣-SolidWorks核心能力突破
作者：喔喔
想做工业设计、机械研发的朋友，sw 是你绕不开的核心工具——它能搞定从草图、3D建模到装配、出生产图的全流程，甚至还能做仿真分析，机械、钣金、模具等行业都离不开它。咱们这门课不搞虚的，从零基础手把手教，核心命令+实战案例结合，跟着学下来，你能独立完成产品设计，直接对接生产需求，职场竞争力直接拉满。
总之Solidworks是一款功能强大的软件，可以满足你各种设计的需求下可造手机壳，上可飞机大炮。
1.软件安装与下载
SW是一款国外的3d建模软件，正版很贵，所以我们选择下载盗版软件（功能都一样放心使用）
下载方式分为俩种（这里提供的是sw2024版本的下载）
- 通过教程自行下载（教程链接如下） sw2024下载教程
- 拼多多找人带下（省事方便，一杯奶茶钱）
注意sw有一个特殊的地方就是高版本与低版本不兼容，高版本可以打开低版本创建的文件，低版本打不开高版本的文件。例如sw2024可以打开sw2023的文件，但是sw2023打不开sw2024的文件
2.软件界面及基本操作
如图从左向右看依次是菜单栏，工具栏，设计树，零件视窗与任务列表
菜单栏：有各种命令栏，几乎所有的命令我们都可以在菜单栏找到
工具栏：在日常建模过程中我们用到最多的是工具栏，当我们绘制零件时有草图，特征，评估等工具我们经常使用的工具
设计树：我们使用工具对零件的每一步操作都会按照顺序逐条显示在我们的设计树，可以随时查看和修改
零件视窗：我们设计建模出来的零件外观将在屏幕中间也就是零件视窗显示 说了这么多大家肯定没有直观的感受，那么接下来我们一起来操作一下
- 打开sw点击文件选择新建

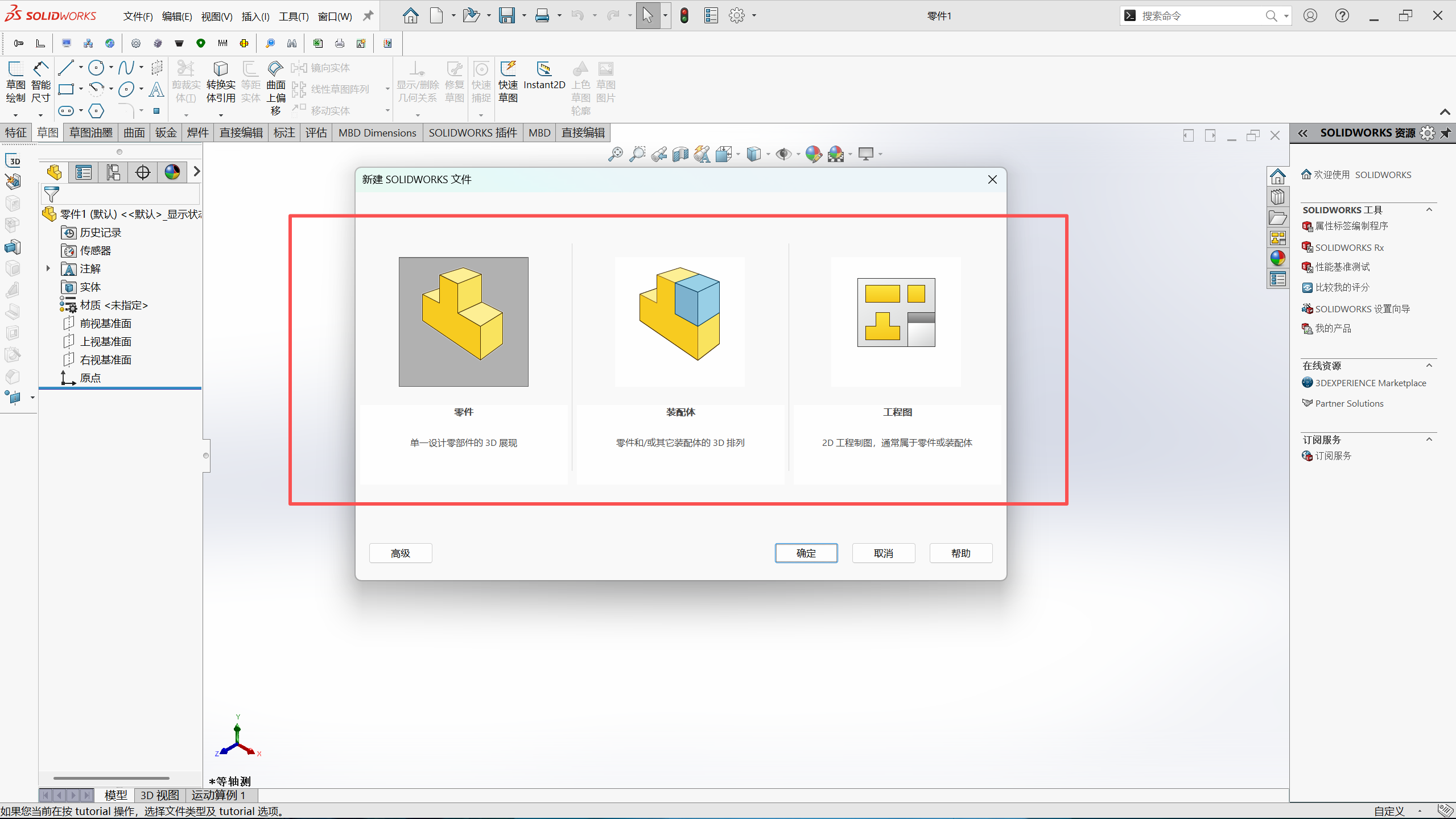

- 选择你要创建类型

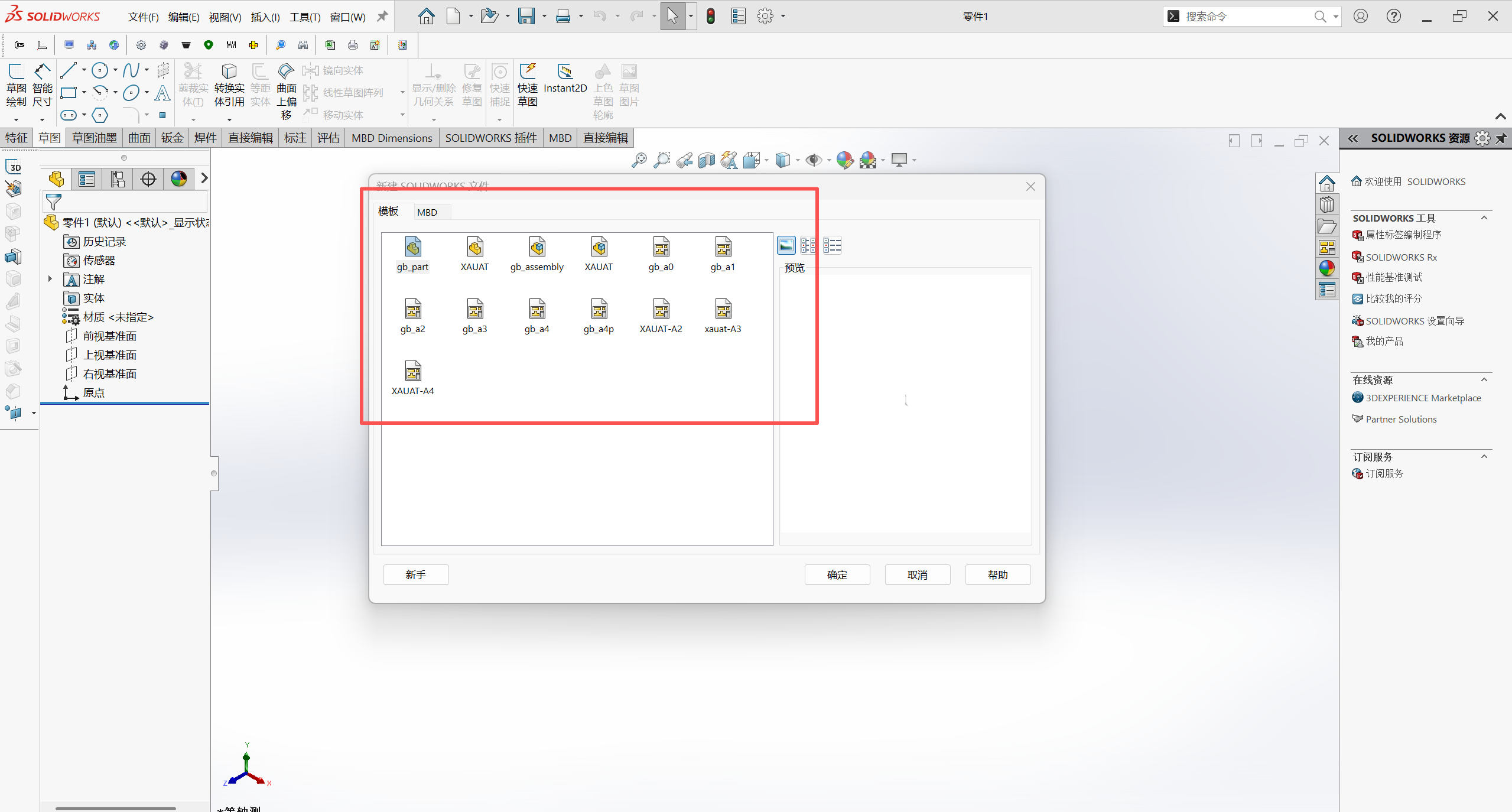

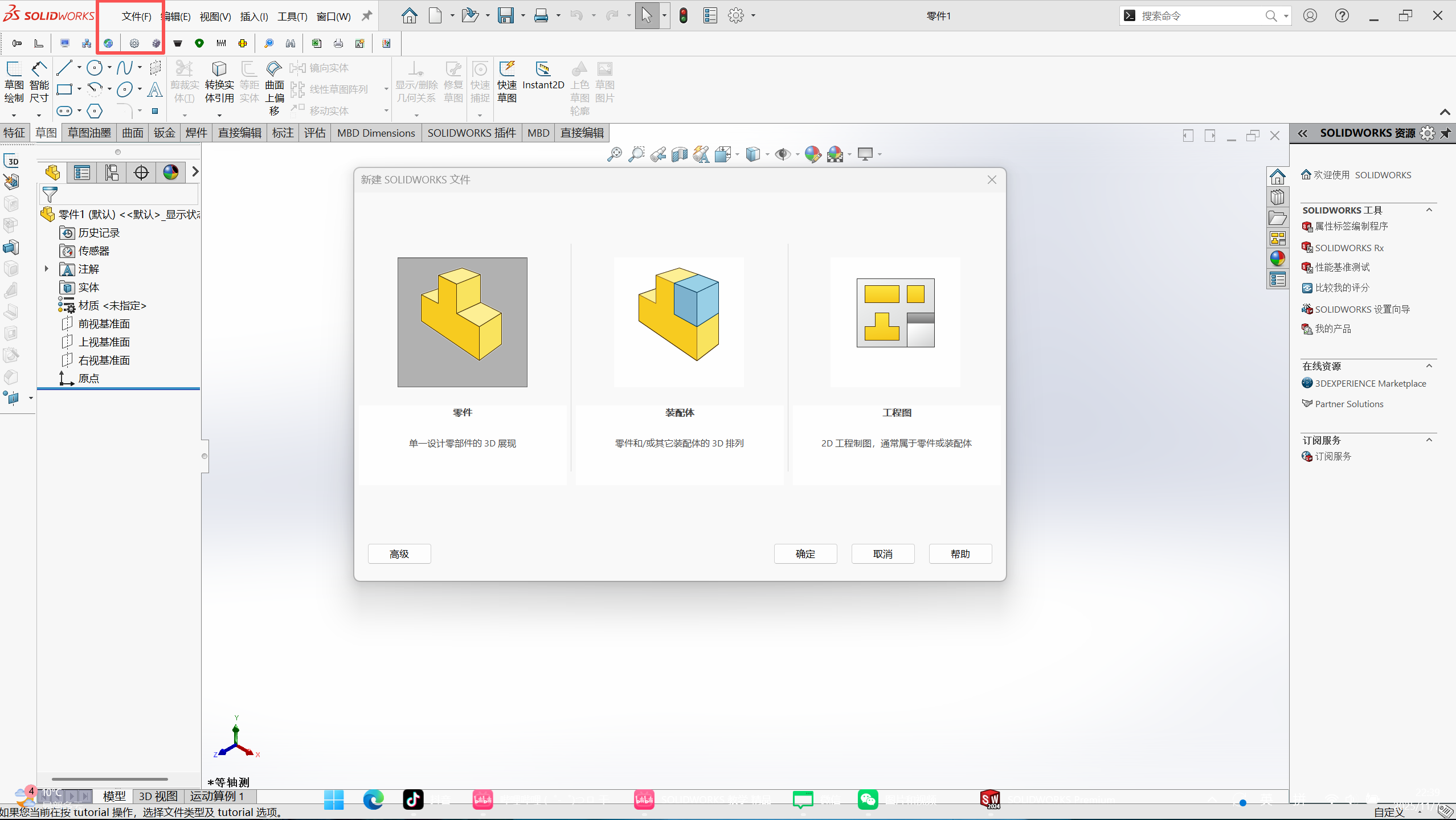

从图中可知从左往右看依此是零件，装配体，工程图（可以看见这是新手模式，学校有校规当然sw也有自己的模板和标准）
这些均可以自定义和使用（如何插入模板后期讲解）

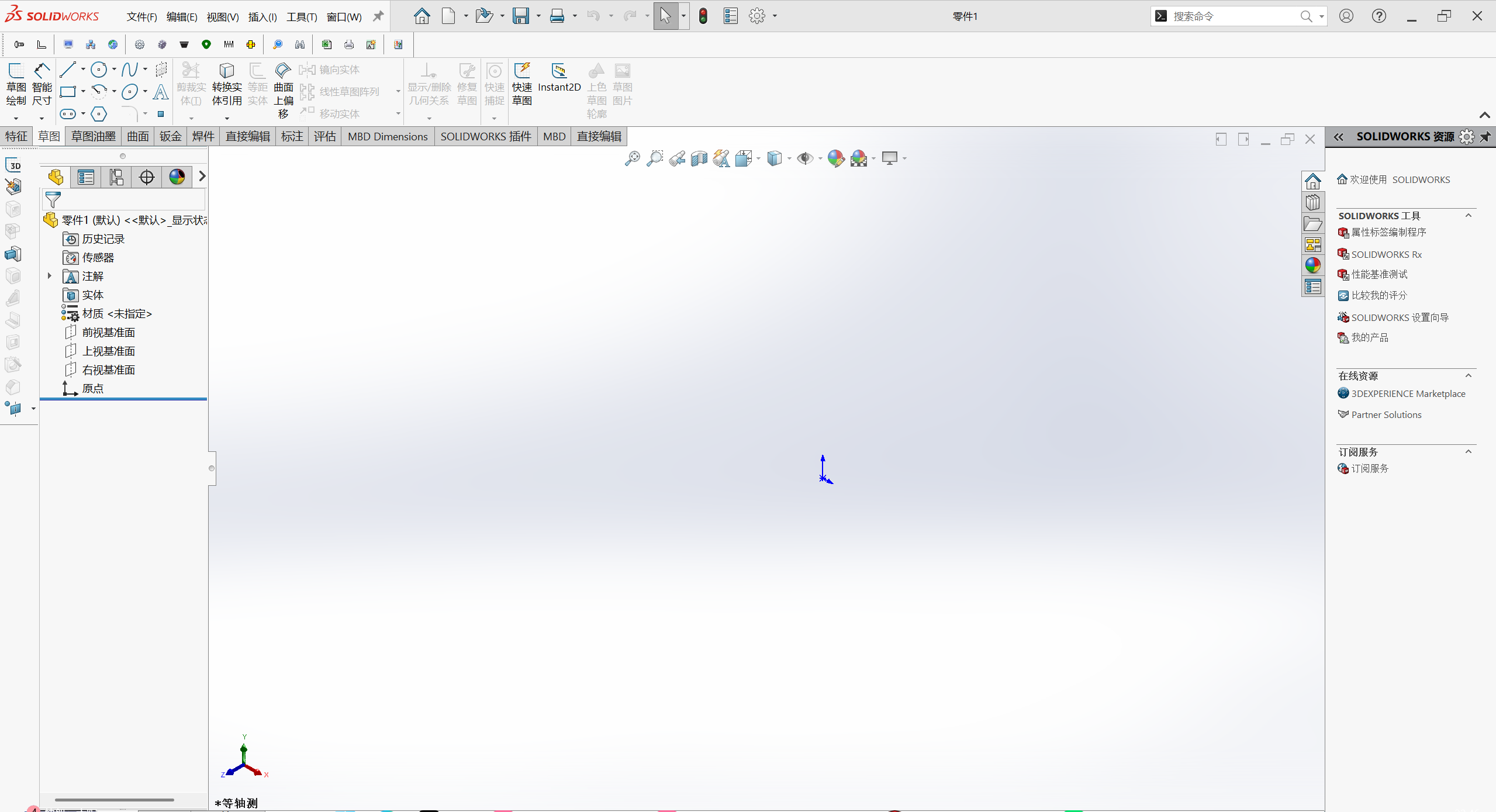

- 点击你想创建的类型，就进入到了编辑界面
注意这三步操作没有很难和不好理解的部分。但是强调一点，sw在使用过程中有一定概率会发生崩溃。崩溃没保存你就白干了！

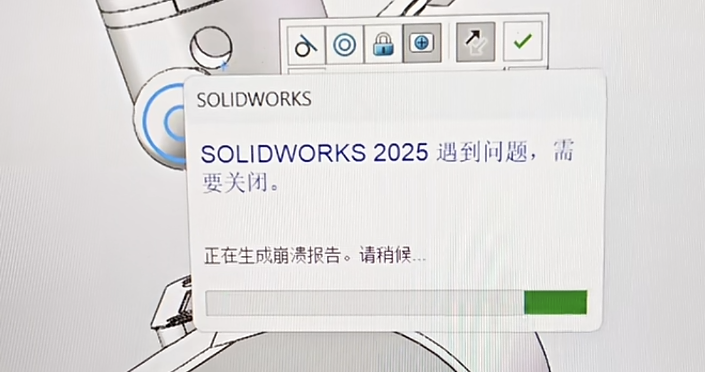

所以新建完零件最重要一步是保存零件，在建模过程中时不时的阶段性保存文件否则你会看见这个东西
好了软件界面和基本操作结束了，我们下一步接着学习！
3.草图绘制

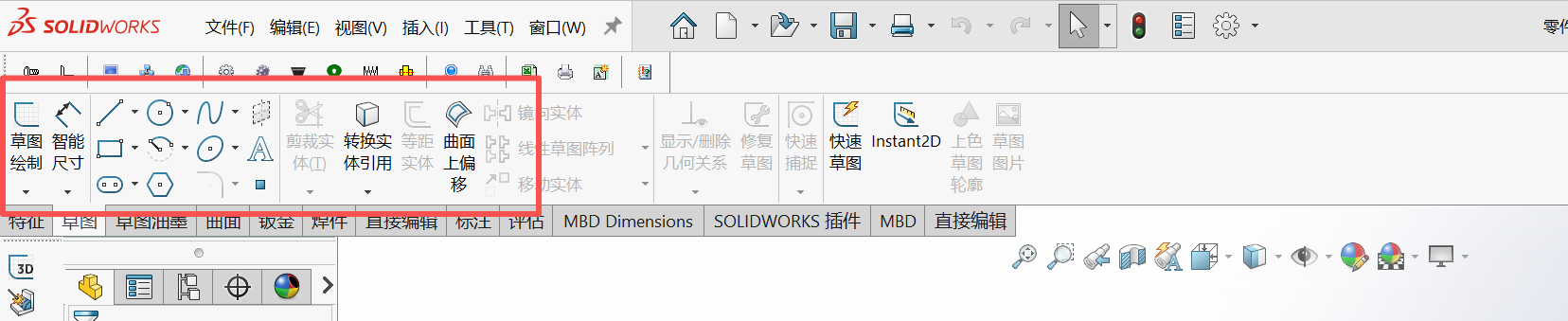

在草图绘制中我们有许多的工具 直线，矩形，样条曲线，椭圆，直角

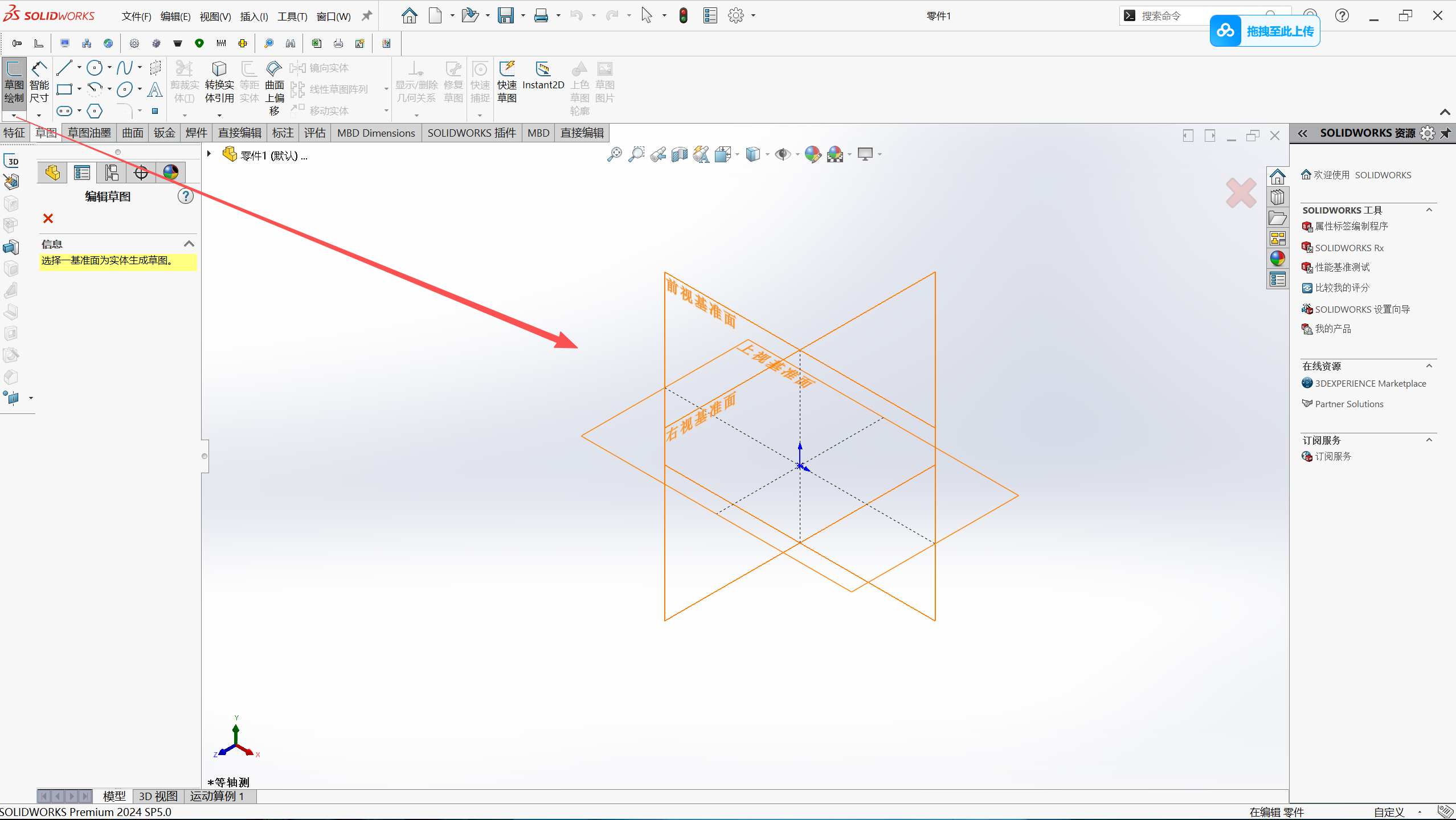

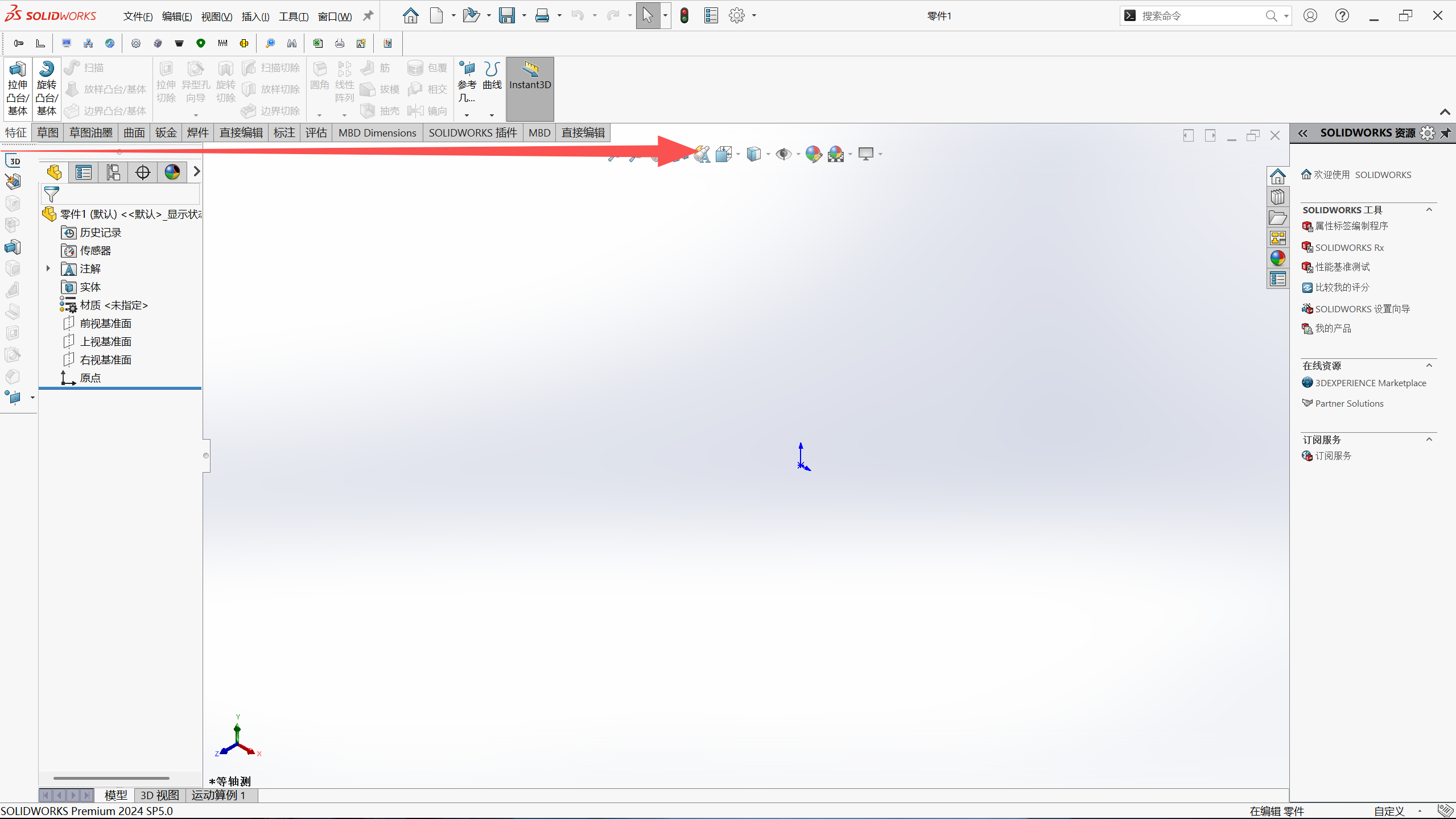

草图绘制第一步先选择草图平面（点击草图绘制）就会出现如图
我们可以选择任何面进行草图绘制，本教程选择使用前视基准面，点击前视基准面进入草图绘制
现在开始介绍工具的使用
- 直线

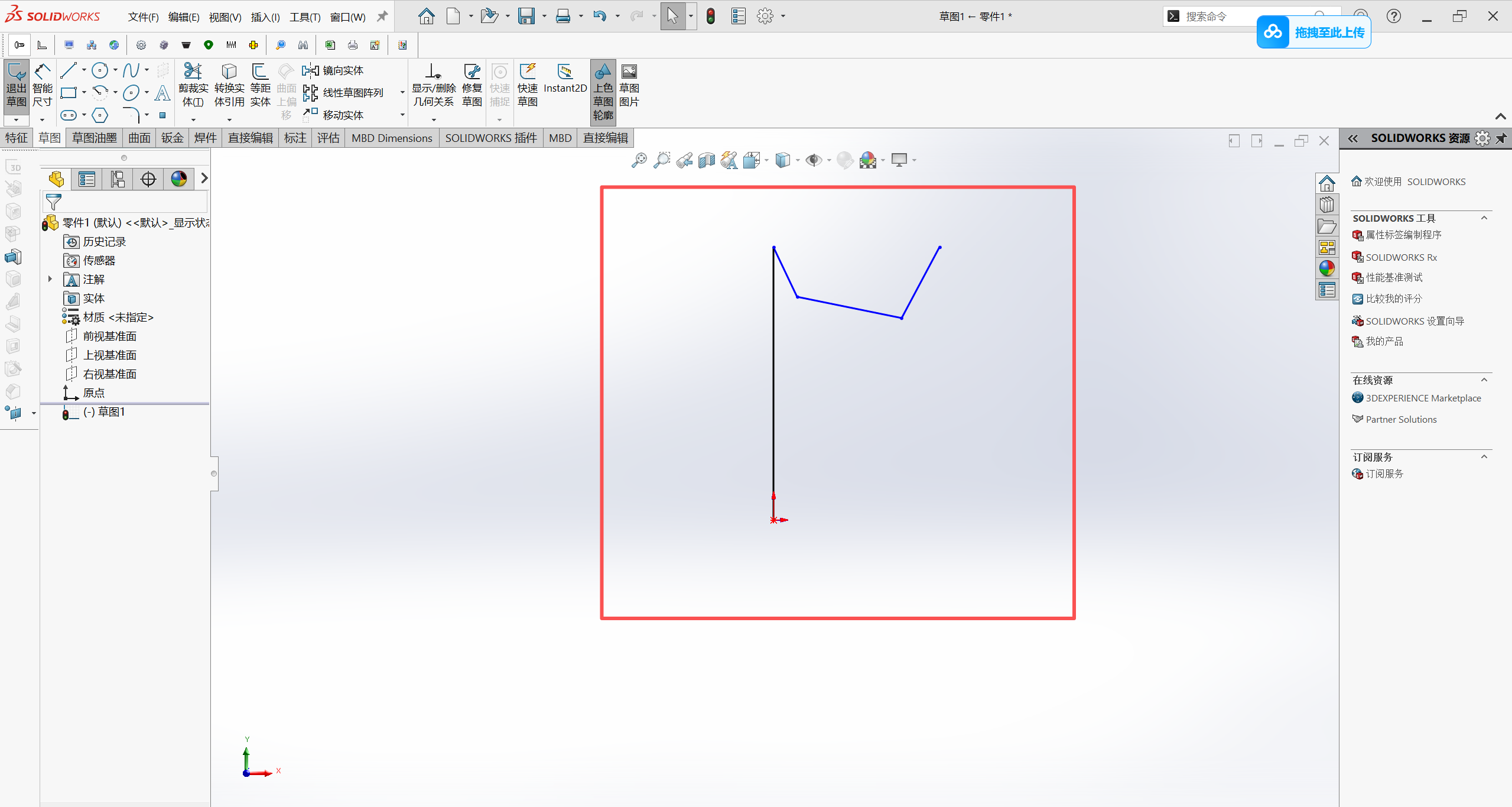

我们点击直线，激活命令然后选择合适位置点击鼠标左键，在根据自己的需求在任意空白处再点击鼠标左键（俩点确定一条直线）

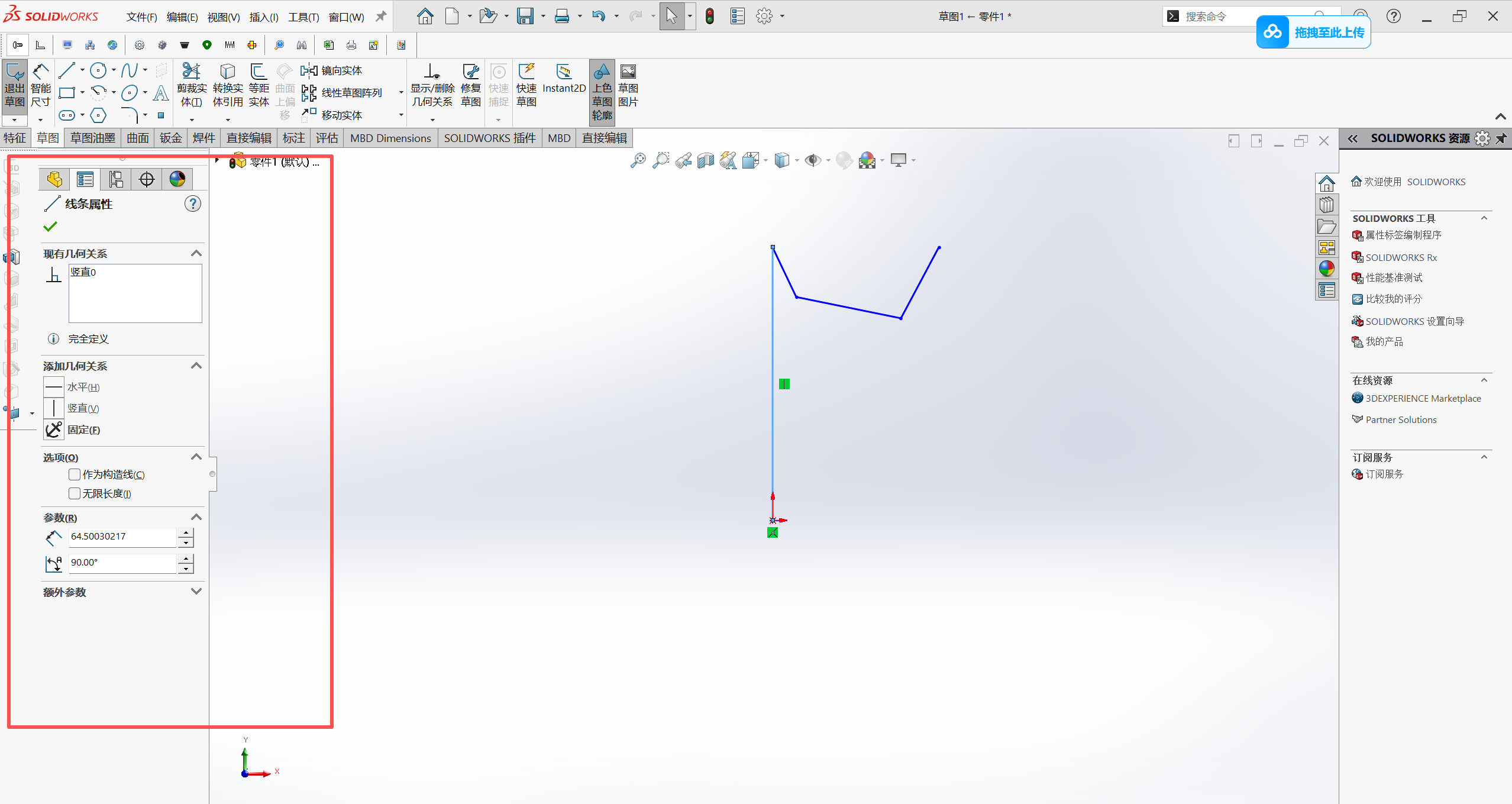

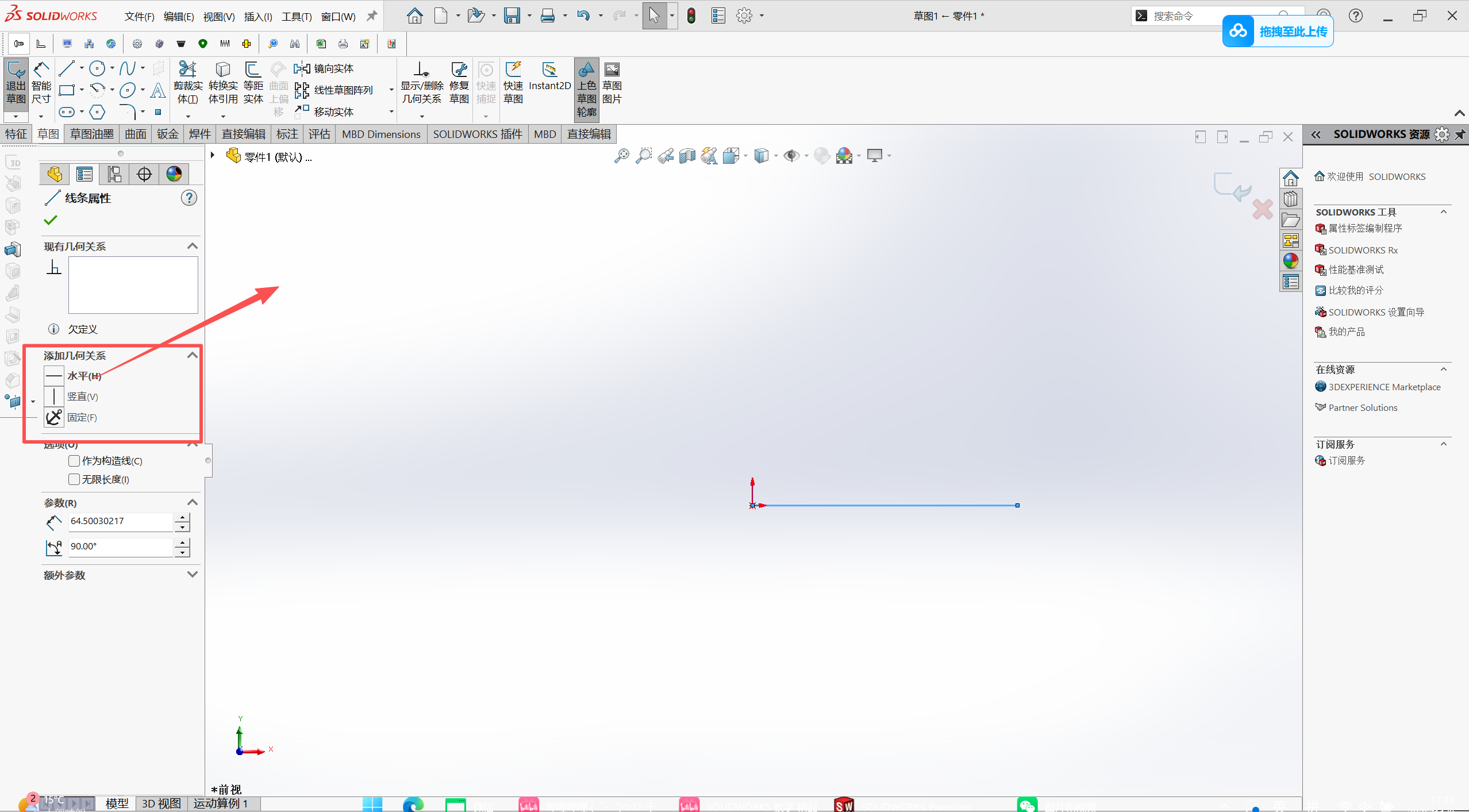

如下图单击选择你的直线左边会显示线条属性这个时候你可以给他定义例如垂直，平行等
这个时候不妨给他一个水平的约束（做示范）

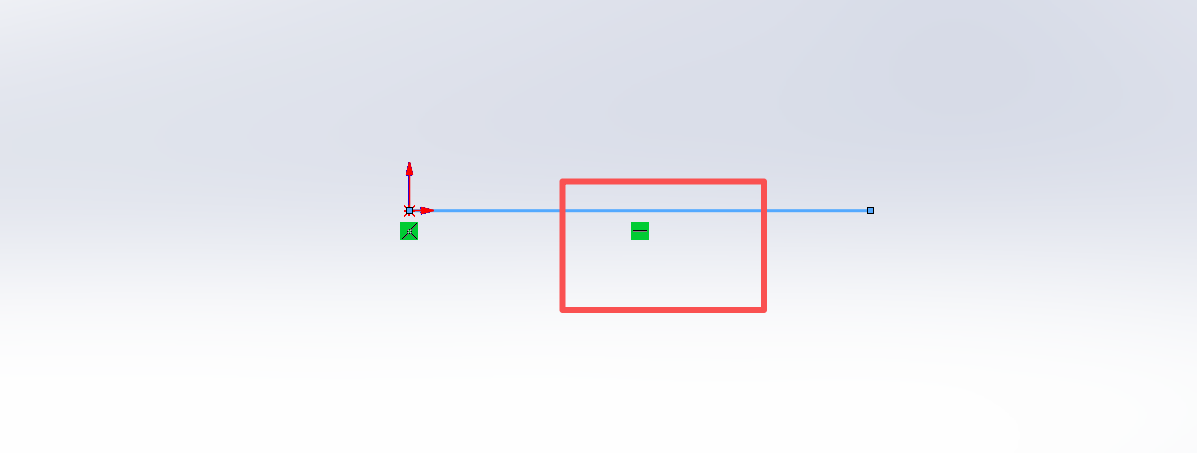

这个时候我们可以发现他按照要求水平了，现在再试试单击这个直线
我们会发现他多出来一个--这个就是约束，那么我如果在加一个与他相违背的约束会发生什么呢？

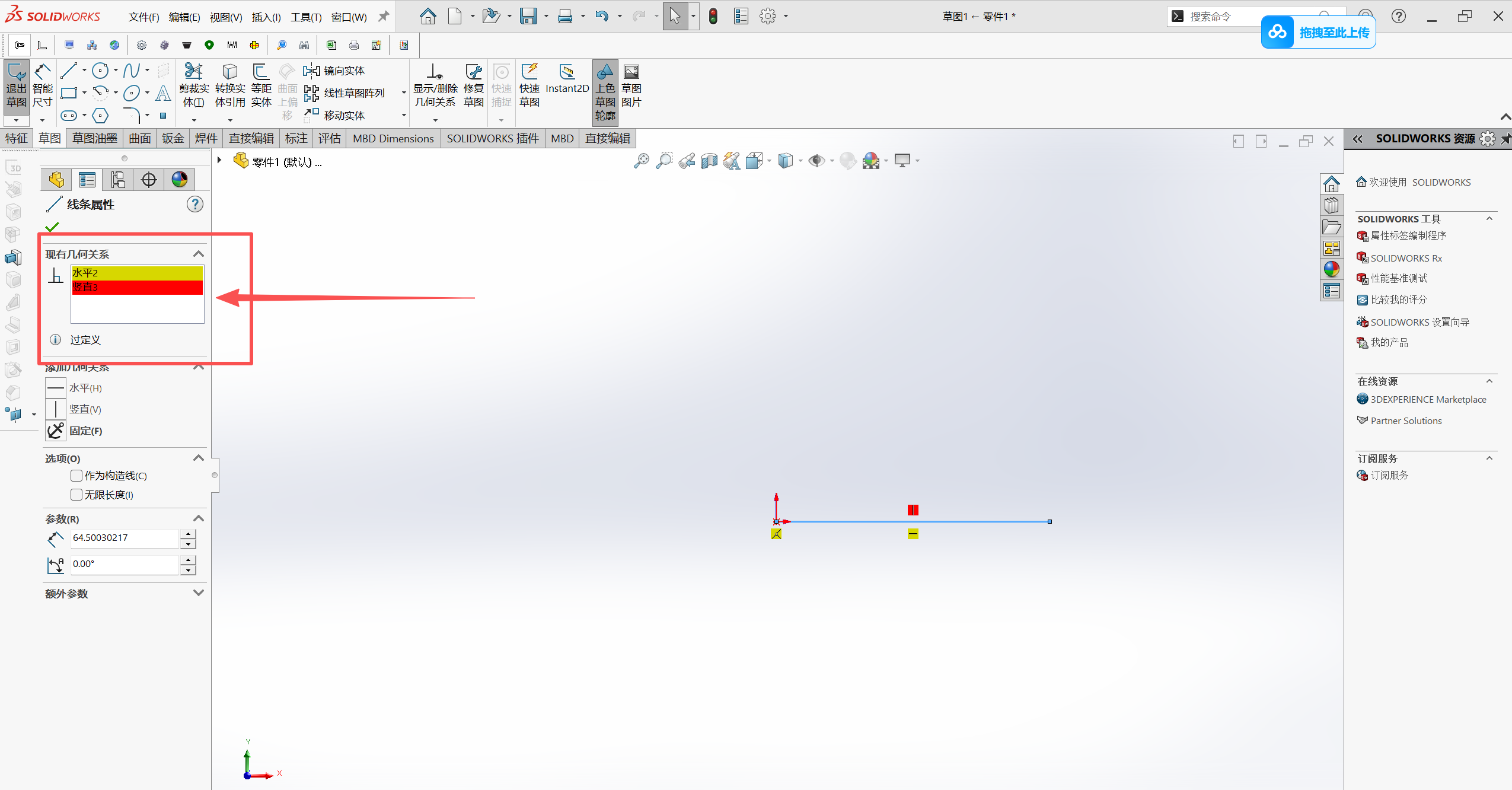

可以清晰看到变成红色了，这就是过定义。我们在设计和使用 过程中一定要避免出现这种情况。 此时点击过定义的约束将其删除即可。
直线分为好多种例如构造线，点画线（具体作用在接下来课程中讲解）
- 矩形

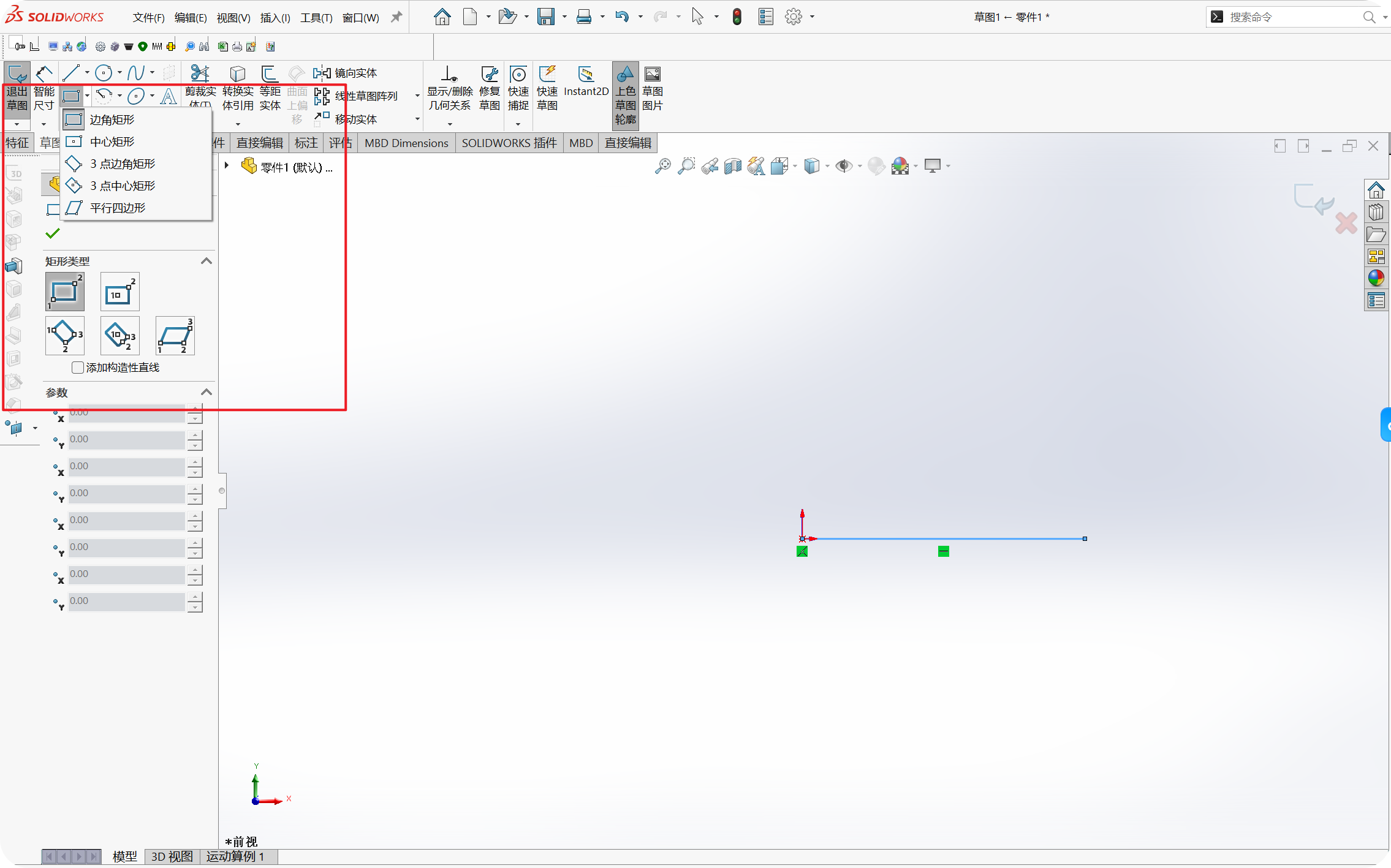

和直线操作过程类似不在一步一步讲解矩形画法分为四种，这四种从名字上就可以知道如何使用。在这里不做过多讲解。大家可以打开软件都尝试一下，在建模过程中使用恰当方便的方法进行创建
- 样条曲线和椭圆直角均已上述类似，大家可以自行尝试感受
4.草图的定义
在sw里面大家可以发现，有时候绘制出来的曲线是蓝色的，有时候是黑色的。蓝色是非定义曲线，黑色是完全定义曲线，红色是过定义曲线。在我们设计过程中应当使他完全定义
完全定义就是通过所给数据以及线条曲线的关系唯一确定的图型
现在给大家示范一下怎么定义草图
如图我们先画俩个圆
欸我们发现俩个圆曲线蓝色且可以随意摆放，我们思考他缺少什么数据。圆肯定缺少直径，俩个圆的关系，圆心的相对关系。我们一步一步来。先来搞定尺寸问题
这里我们使用智能尺寸的命令点击智能尺寸，我们对需要修改的曲线单击即可修改

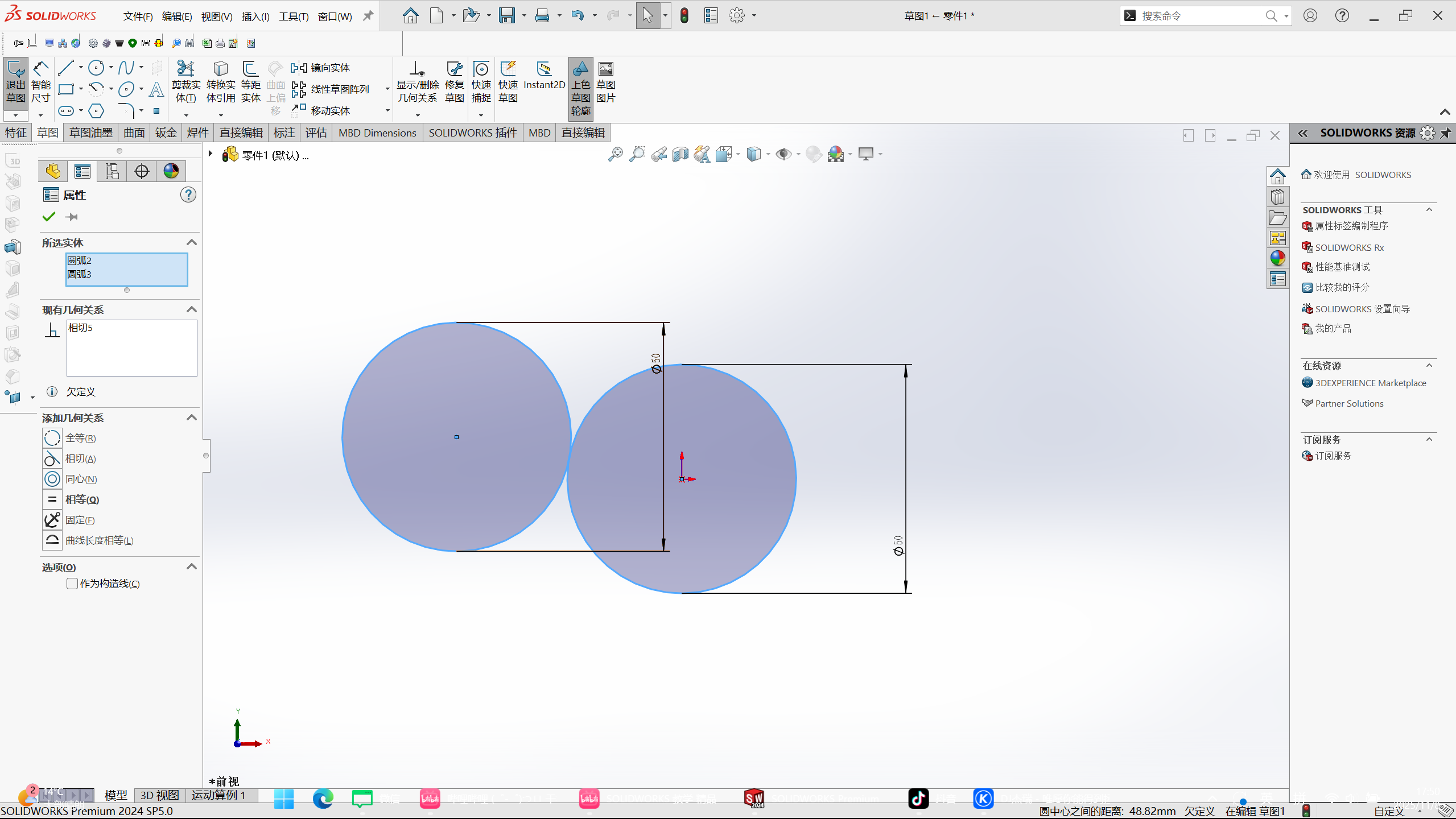

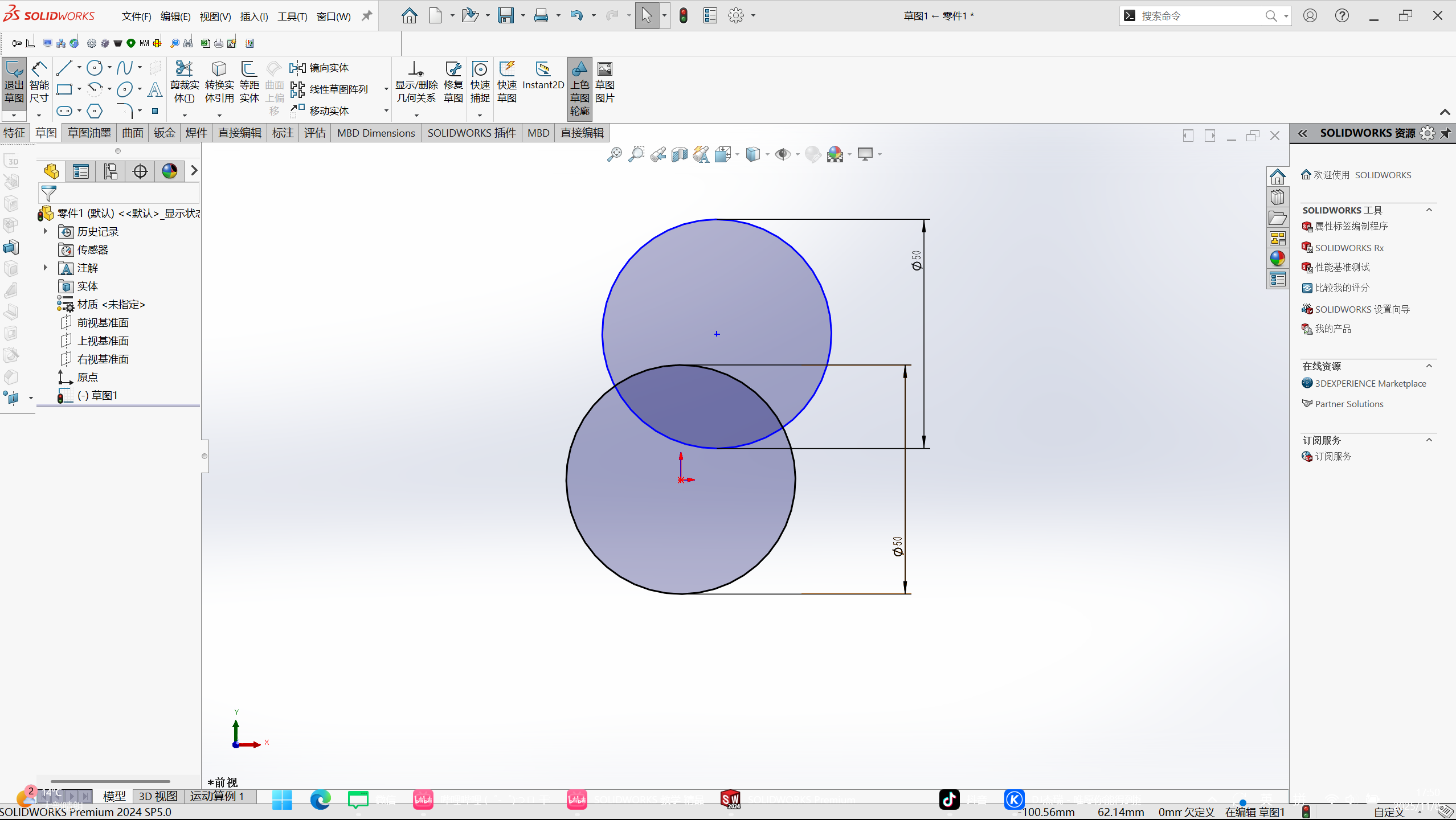

好的我设置了他们的直径均为80mm（sw默认单位mm）这时候我们可以发现有一个圆是黑色的，完全定义了。另一个没有。
这是因为在画第一个圆的时候我们将圆心选取到了坐标轴的原点处（自动定义了）因为原点唯一。这里提醒大家我们在建模的时候尽量将零件的中心放在原点。对于简单零件来说并不重要，对于复杂零件来说很好用（后面讲解）

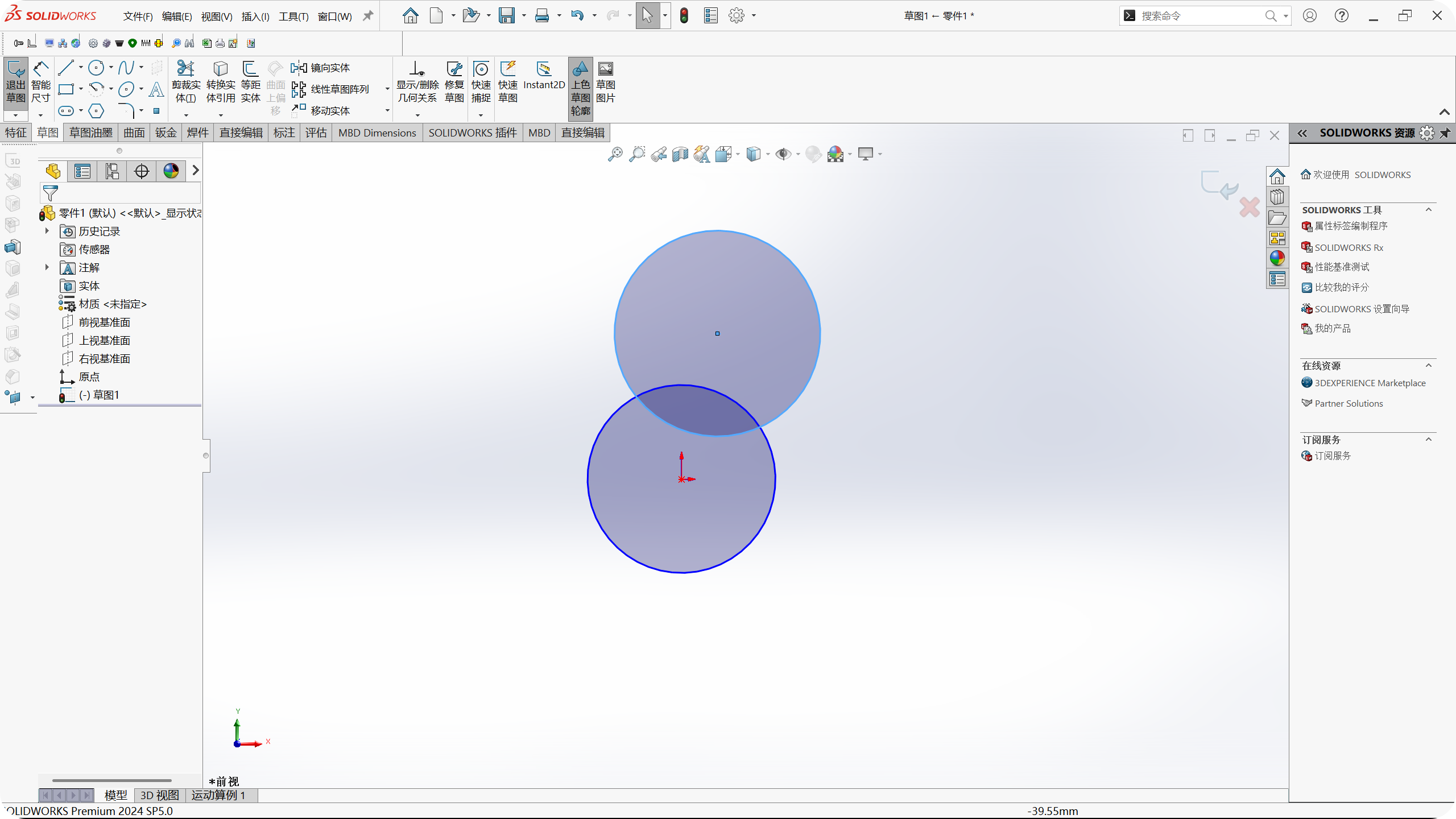

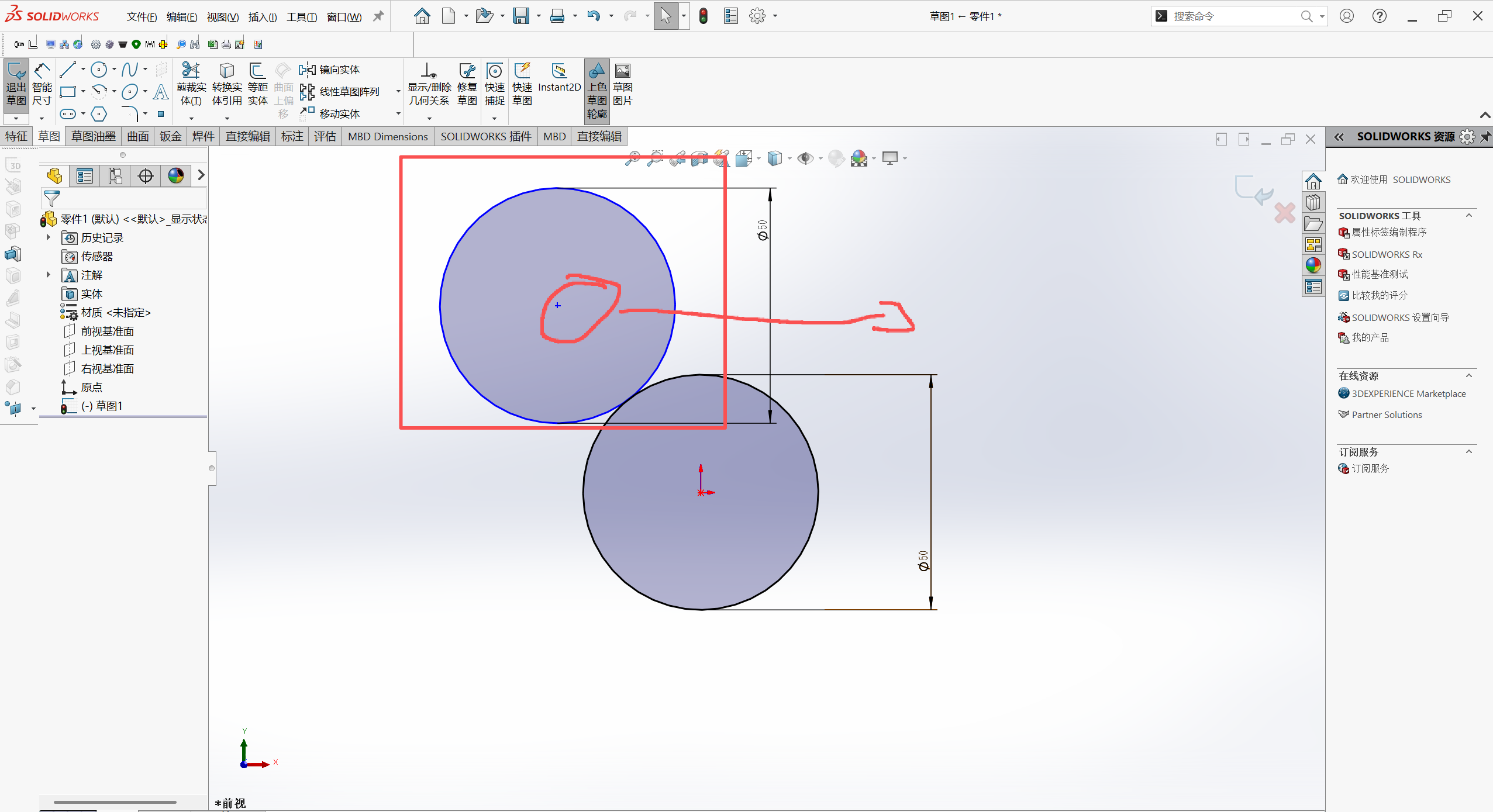

如果还不理解什么是定义，此时我可以拖动上面那个圆在任何一个地方
现在对上面圆加上约束例如相切命令，但是还是未定义。这是因为并没有定义圆心的关系
知道问题了，我们现在定义它就可以了，假设让俩个圆心垂直

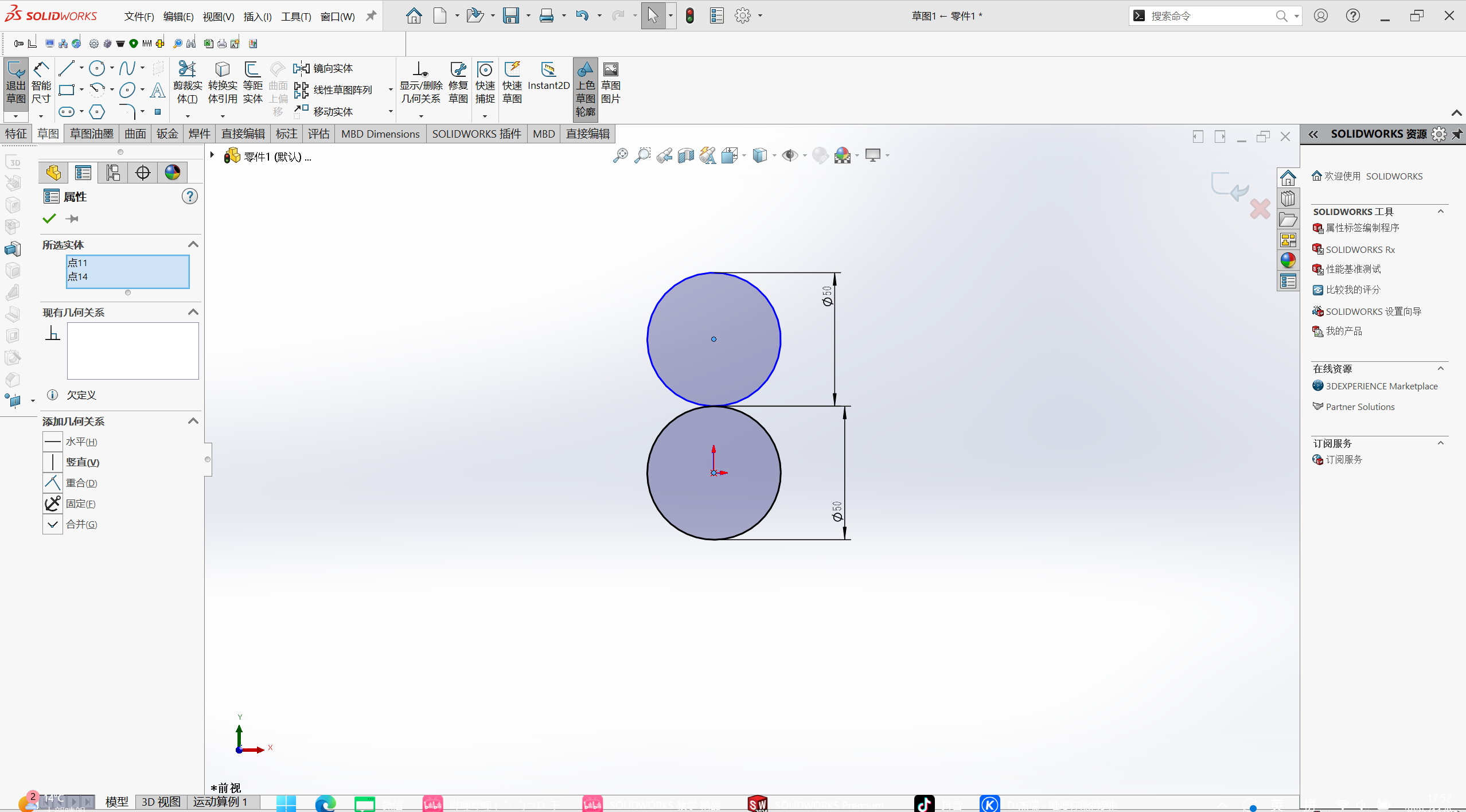

完全定义了，都是黑色曲线并且有且只有唯一可能。
草图的绘制大致内容已经讲完至于一些命令例如镜像，阵列，转换实体使用大家可以照葫芦画瓢学习，在实践中学会

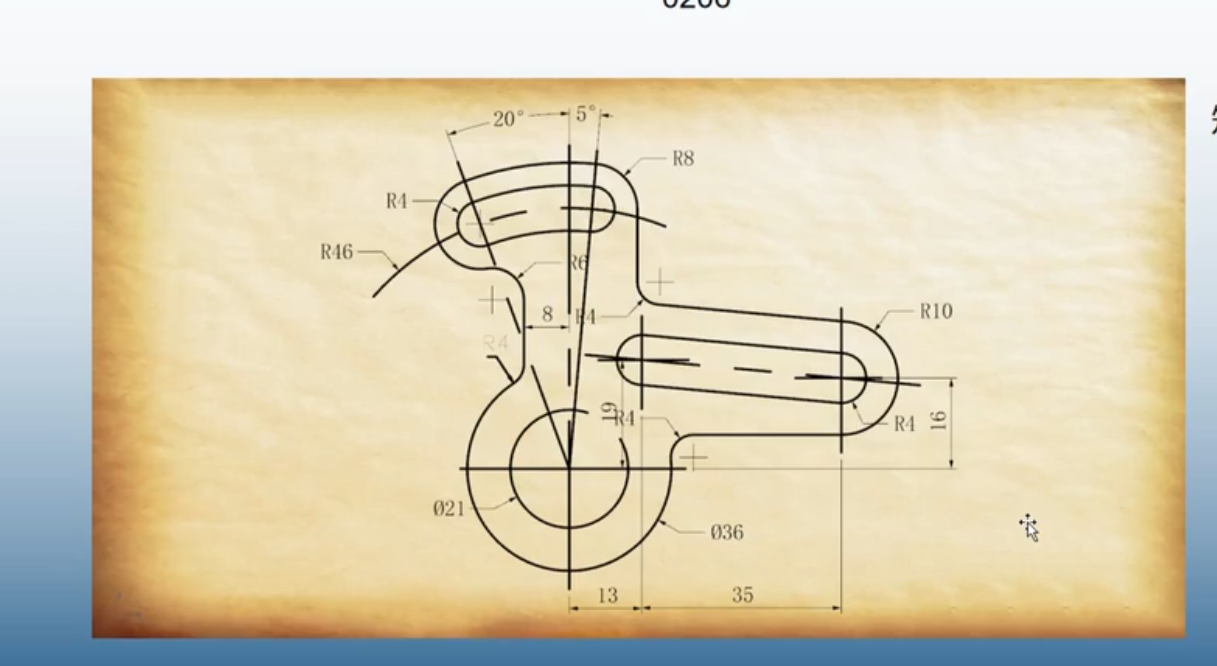

给大家一个练习题练练手吧！
5.特征命令使用
我们知道sw是一款3d建模软件，肯定是布置二维草图建模的常用命令有拉伸，切除，旋转切除，凸台等等。这些都很常用也是建模的基础

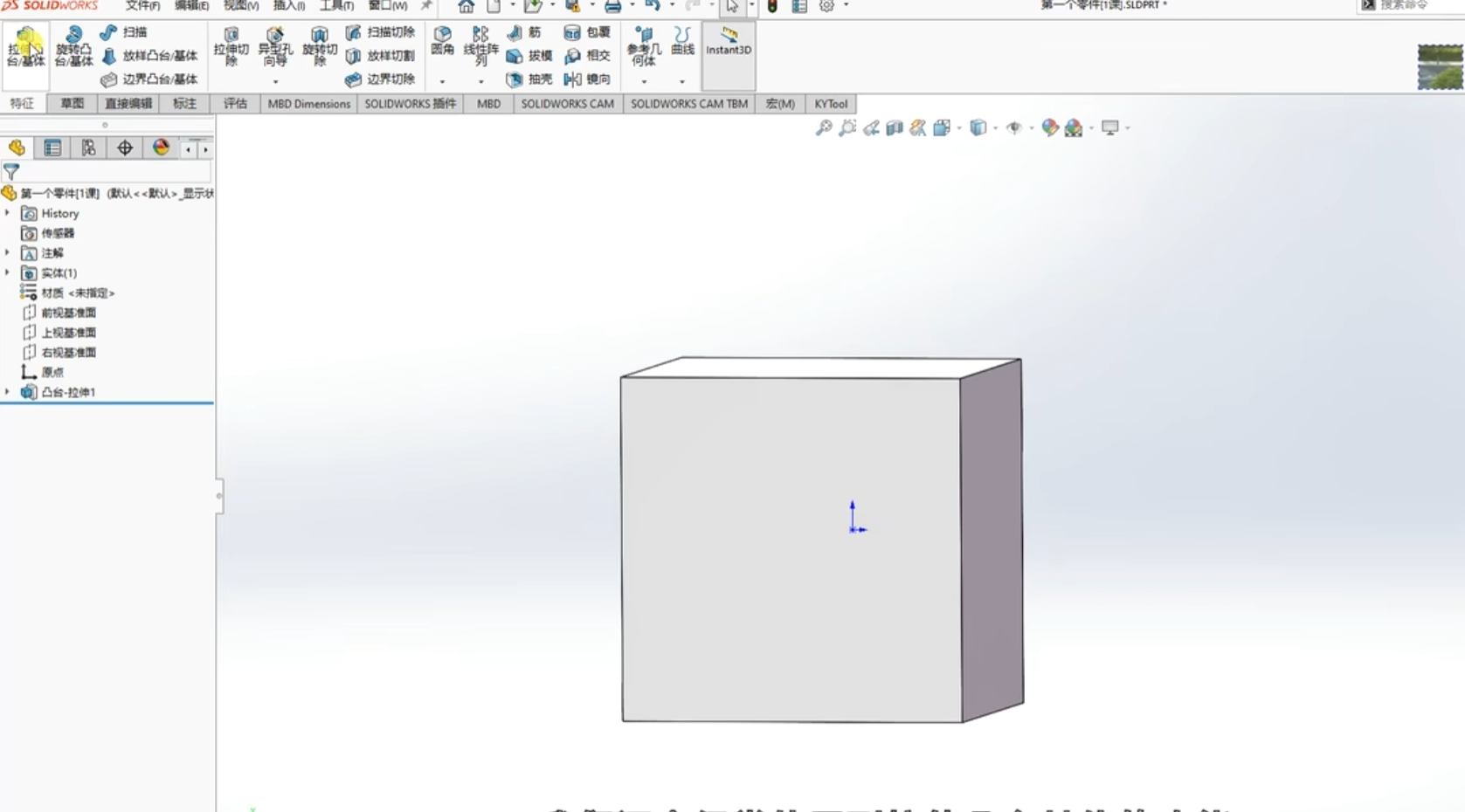

- 拉伸凸台
很好理解，按照草图样子拉伸至于怎么拉伸建议通过练习掌握不在这里说了
其余命令均一样。
基础操作大家已经学会了，sw就是一款考你熟练度的软件。有句话叫只要你会拉伸切除就可以走天下。说的也没毛病。
下一期我将给大家分享sw建模过程的小技巧和插件使用。
